MYL10

MYL10

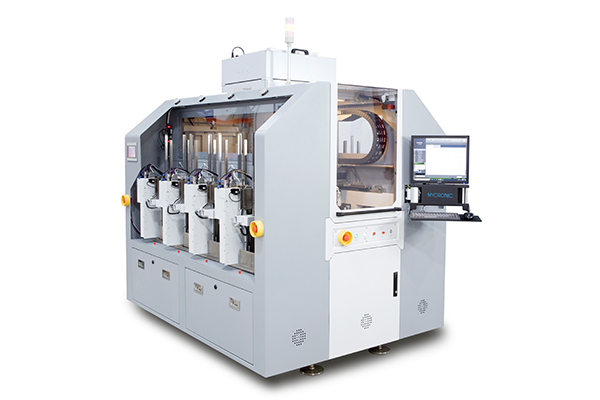

MYS 系列- MYL10等离子系统

实现Lead Frame 表面处理的高产能


随着电子装配和半导体市场的快速发展,整个工业对生产效率及可靠度的要求也不断提升。MYS 系列清洁设备通过消除传统真空式等离子体处理的等待时间,带来巨大产能和整体良率提升,同时能确保安全地处理所有敏感性电子元件。


产品特性

MYL10等离子系统实现Lead Frame 表面处理的高产能。


• 常压式氩气等离子系统

• 100mm宽等离子在线式批量处理,相比传统方式效率提升2-5倍,使用成本降低30%以上 ,

机台最大产能1800UPH

• 高产能、高柔性生产:可处理多种尺寸Lead frame,且不同尺寸Lead frame可同时处理

• 100%中性等离子,对敏感电子元器件,不产生等离子轰击、静电、火花、电弧、粉尘、高温、水波纹、紫外线, 不会对产品带来任何伤害,更为安全友好

• 多种化学制程:O2制程去除有机污染物,H2制程去除金属氧化物,活化产品表面

• 不会对产品产生颗粒污染且不会有液体污染物


MYL10 应用900x.jpg

规格参数


基本参数

MYL10

用电需求

AC 200~240V, 4.5kW, 20A, 50/60Hz

气压需求

90psi(6bar)

外形尺寸

1500*2100*2100mm

重量

2500kg

认证标准

CE, SEMI S2

定位精度

XY: ± 20um@3 σ Z: ± 5um@3 σ

XYZ轴重复精度

XY: ± 15um@3 σ Z: ± 5um@3 σ

最大速度

1000mm/s(XY)

加速度

1.0g

驱动系统

AC servo

工作平台参数

轨道形式

Belt

轨道数量

*4

产品厚度范围

0.1~1mm

Z轴行程

100mm

最大产能UPH

1800

通讯协议

SMEMA

工作范围

等离子处理范围(W*D)

300~1320mm

等离子处理方式

O2制程去除有机污染物

H2制程去除金属氧化物

等离子系统设备需求

RF功率

600W at 27.12MHz

主要等離子气体

Argon

制程气体

O2, N2, or H2 (Other upon testing)

气源压力范围

40~100psi (0.3~0.7MPa)
